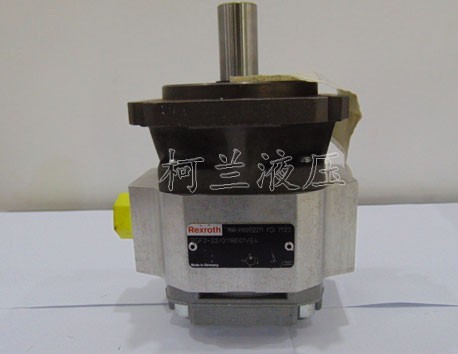

力士樂齒輪泵結構是怎樣的呢？再使用或者說是了解力士樂齒輪泵結構的時候，有哪些是需要我們特別注意的地方？對于是不很熟悉力士樂齒輪泵的人來說，這2個問題是需要自己慢慢去推敲研究的，二今天，柯蘭液壓就來說說力士樂齒輪泵結構的簡單概述以及需要注意的地方。

力士樂齒輪泵的設計原理由剖面圖說明，根據其結構型式，力士樂齒輪泵外嚙合齒輪泵分類到所謂壓蓋式軸承泵范疇。所有實質性的功能部件，象齒輪傳動裝置和壓蓋軸承，都安裝在由高強度擠壓合金制成的鋁殼中(根據要求可供應鑄鐵殼)，殼的兩端分別由端蓋和法蘭安裝蓋
封閉。表面硬化條件下的滲碳鋼的齒輪傳動裝置，包括主動軸齒輪和從動軸齒輪。通過齒側的研磨和搪(琦)磨確保制造質量最高。對軸頸表面進行超級精加工。


基于采用大齒數(Z=13)和特殊形狀的齒，明顯減少了容積流量與型號有關的偏差和伴隨它而來的壓力波動。位于齒輪傳動裝置兩側的壓蓋軸承通過其重載多成分平面軸承襯支撐軸頸，壓蓋軸承還包含一些密封件，它們用作壓力場密封，以補償軸向間隙。根據溫度范圍和/或介質要求的不同，可選丁腈橡膠(NBR)密封或氟橡膠(FPM)密封。如果需要，泵還可配限壓閥(DBD...型安全閥)。該閥可直接裝在泵上，或替代端蓋作為特殊閥塊安裝在泵上。其它各種各樣的閥泵組均可垂詢。

力士樂齒輪泵結構需要注意的地方
1.外部負載
從外部作用在傳動軸端的載荷會減弱雙壓蓋軸承的功能。
取決于載荷的大小和方向，徑向負載能夠被吸收。軸向載荷是不允許的。為了吸收外部負荷，此時泵必須裝有前置(外置)軸承。
2.轉動方向
旋轉方向遵從下列規定，只要從軸端方向看:
若軸端順時針方向旋轉，則泵送方向為自左至右。
若軸端逆時針方向旋轉，則泵送方向為自右至左。
