說到力士樂齒輪泵，邁出了其特性啊，安裝方式啊之類的，還感興趣的應該就是其排量算法以及結構了吧。在這里，柯蘭以力士樂AZPU系列齒輪泵為例子，說說力士樂齒輪泵AZPU系列的排量方法以及結構。

力士樂AZPU系列齒輪泵的排量方法：
排量齒輪副的密閉區域，與傳動軸的旋轉方式相配合，從而形成了左圖的流量特性曲線（示意性）。在標準型液壓泵中，成對的齒輪每嚙合一次，在這條特性曲線上就會脈動一次。在采用雙齒面結構之后，這種靜音泵的流量脈動降低了75% ——相應地也降低了下游系統元件上的流量脈動——新的頻率等于基礎頻率的兩倍。在這個過程中，齒輪副呈現了一個更小的后齒面齒隙，因而提供液壓密封的不僅有被動齒輪的前齒面，而且還包括后齒面。通過這種方式，前、后齒面交替地產生液流排放。而且，通過調節計量槽口的形狀，就可以將液壓作用線擴展為標準型液壓泵的一半。

力士樂AZPU系列齒輪泵的結構：

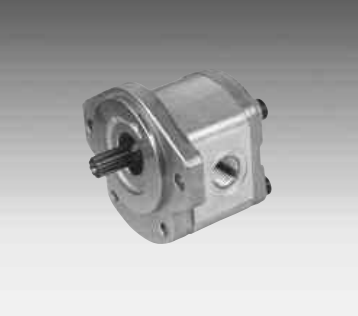

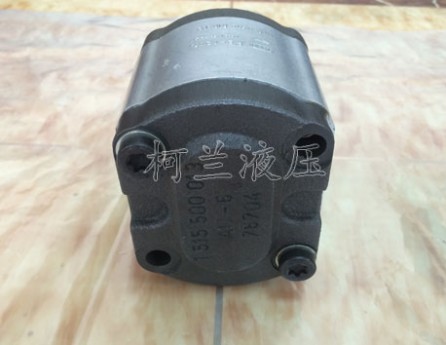

這款外嚙合齒輪泵，主要由支撐在軸承襯套或軸承（取決于不同的系列）上的一對齒輪、以及配備前蓋和后蓋的泵殼組成。傳動軸從泵的前蓋向外伸出，并通過軸密封圈加以密封。軸承上的這些支承力，則由專用的滑動軸承所吸收；由于滑動軸承具有足夠的彈性力，因而形成了面接觸、而不是線接觸的方式。由于這樣，因而還確保了泵的出色耐磨性——尤其是在低速運行時。這對齒輪分別有12個齒，從而可保持齒輪泵產生最低限度的流量脈動和噪音。

內部密封是通過補償力實現的，這些力與輸出壓力成正比。利用這種補償方式，就能確保實現最優的效率。通過對軸承襯套的后部輸入工作壓力，就可以控制介于輪齒與軸承之間的密封區域。這些專用密封件，構成了這一區域的邊界。對于輪齒頂部的這些徑向間隙，則通過將齒輪推向泵殼的內部作用力而實現密封。
