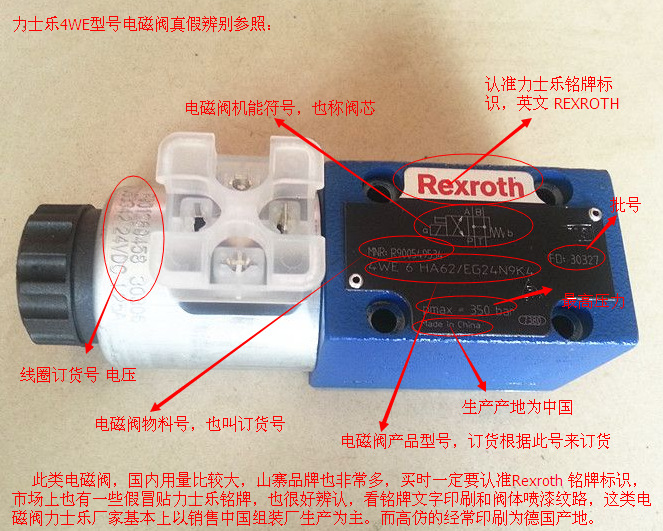

一、REXROTH/力士樂電磁閥 單頭線圈電磁閥 二位四通電磁換向閥銘牌說明，型號說明：

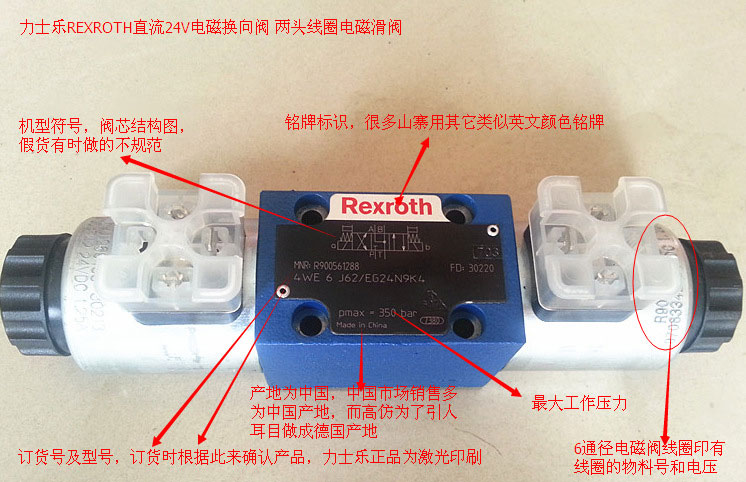

二、REXROTH/力士樂電磁閥 雙頭線圈電磁閥 三位四通電磁換向閥銘牌說明，型號說明，簡短介紹：

以上是我公司多年銷售經驗，希望能給廣大客戶購買產品提供幫助。
力士樂液壓閥中電磁閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原則，其次是根據六個方面的現場工況（即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇）。
選型依據：
1、根據管道參數選擇電磁閥的：通徑規格（即DN）、接口方式
1）按照現場管道內徑尺寸或流量要求來確定通徑（DN）尺寸；
2）接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。
2、根據流體參數選擇電磁閥的：材質、溫度組
1）腐蝕性流體：宜選用耐腐蝕電磁閥和全不銹鋼；食用超凈流體：宜選用食品級不銹鋼材質電磁閥；
2）高溫流體：要選擇采用耐高溫的電工材料和密封材料制造的電磁閥，而且要選擇活塞式結構類型的；
3）流體狀態：大至有氣態，液態或混合狀態，特別是口徑大于DN25時一定要區分開來；
4）流體粘度：通常在50cSt以下可任意選擇，若超過此值，則要選用高粘度電磁閥。
3、根據壓力參數選擇電磁閥的：原理和結構品種
1）公稱壓力：這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力來定；
2）工作壓力：如果工作壓力低則必須選用直動或分步直動式原理；最低工作壓差在0.04Mpa以上時直動式、分步直動式、先導式均可選用。
4、電氣選擇：電壓規格應盡量?jī)?yōu)先選用AC220V、DC24較為方便。
5、根據持續工作時間長短來選擇：常閉、常開、或可持續通電
1）當電磁閥需要長時間開啟，并且持續的時間多于關閉的時間應選 用常開型；
2）要是開啟的時間短或開和關的時間不多時，則選常閉型；
3）但是有些用于安全保護的工況，如爐、窯火焰監測，則不能選常開的，應選可長期通電型。
6、根據環境要求選擇輔助功能：防爆、止回、手動、防水霧、水淋、潛水。
詳解舉例：4WE6D6X/EG24N9K4
4→4通（也有3通）4個方向油口
6→通經為6
D→機能符號（也有C、D、E、EA、EB等）
6X→60至69系列 安裝和油口尺寸不變
斜杠（/）后面：無符號→彈簧復位
               O→無彈簧復位
               OF→無彈簧復位帶定位作用
E→高功率電磁鐵帶可拆卸線圈的濕式電磁鐵
G→直流電壓（W代表交流如W230代表交流230V電壓 50/60Hz,G205代表直流電壓205V等其它電壓和頻率）
24→24V電壓
N9→代表有隱式手動應急操作（標準）（只有N代表帶有手動應急操作，無手動應急操作無代號）
K4→電氣接線形式（單獨接線，帶有插頭定位銷DIN43 650-AM2,無導線插座）（DL指代集中接線在蓋上有引線，有亮燈顯示；DKL在蓋上有集中插頭，有亮燈顯示（不帶直角插座）
K4后面：無標識→無插入式節流口
        B08→節流口fl 0.8mm
        B10→節流口fl 1.0mm
        B12→節流口fl 1.2mm
B08后面：無標識→丁晴橡膠密封
         V→佛橡膠密封   （注意所用液壓油與密封件的適應性）
V后面：無標識→不帶定位銷孔
       /60→帶定位銷孔
